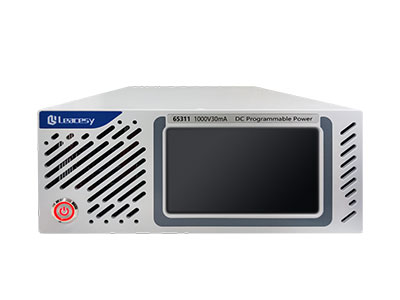

65310系列高压双量程线性程控直流电源

MAX.2000V/30mA/60W

65310系列高压线性程控直流电源具备宽范围输出，自动双量程（实现自动低段和高段额定值高精度），采用线性控制类型拓扑结构，具有极低的输出噪声纹波，高纯净度的输出，对EMI/EMC敏感度低，不易受干扰，也不产生干扰。2U高度半机架机箱，既适用桌面应用，又具备便捷的系统机架自动化集成，适用于高压器件击穿测试、绝缘测试、高压组件测试等精密测试场景。

详情

65310系列高压线性程控直流电源具备宽范围输出，自动双量程（实现自动低段和高段额定值高精度），采用线性控制类型拓扑结构，具有极低的输出噪声纹波，高纯净度的输出，对EMI/EMC敏感度低，不易受干扰，也不产生干扰。2U高度半机架机箱，既适用桌面应用，又具备便捷的系统机架自动化集成，适用于高压器件击穿测试、绝缘测试、高压组件测试等精密测试场景。

电压范围:0~600V/800V/1000V/1200V/1600V/2000V	高稳定性，采用线性控制拓扑，极低的输出噪声纹波
电流范围：0~30mA	高性能彩色显示屏触屏操作，节约设备空间
电压测量精度：±(0.02%R.D.+0.03%F.S.)自动高低双量程	2U高度半机架机箱，便于系统集成

65310系列高压双量程线性程控直流电源功能特点：

2U半机架主机，高清彩色触屏操作

2U半机架小体积触屏主机可当桌面电源使用，也可在标准机柜集成测试系统，高性能彩色显示屏触屏操作，节约设备空间。

宽范围测量，高低双量程，满足多种应用

0~600V/800V/1000V/1200V/1600V/2000V宽范围，0~100V&0~Umax：±(0.02%R.D.+0.03%F.S.)高低双量程高精度直流输出，满足多种高压高精密测试场景。

低输出纹波噪声

输出电压纹波噪声低于3mVrms，这对高灵敏度测量仪器进行漏电流或高电阻率测量时非常重要。

丰富的通讯接口与标准指令

设备标配LAN、RS232通讯端口，采用可编程仪器标准指令(SCPI协议)，互操作性与兼容性高。显著提升测试效率，提高系统集成速度，减少沟通误解和重复验证。

65310系列高压双量程线性程控直流电源规格参数：

型号	65311	65312	65313	65321	65322	65323
直流额定输出
电压	0~600V	0~800V	0~1000V	0~1200V	0~1600V	0~2000V
电流	0~30mA	0~30mA	0~30mA	0~30mA	0~30mA	0~30mA
功率	18W	24W	30W	36W	48W	60W
过压保护	1V~610V	1V~820V	1V~1050V	1V~1300V	1V~1700V	1V~2100V
过流保护	1mA~32mA	1mA~32mA	1mA~32mA	1mA~32mA	1mA~32mA	1mA~32mA
电压输出
电源效应	≤0.01%+50mV
负载效应	≤0.02%+100mV
上升时间	1000V/1S(空载）
下降时间	1000V/1S(空载）
纹波噪声	≤100mVpp(10Hz~1MHz)
温度系数	≤100ppm/℃
设定分辨率	10mV
输出精度	0~100V(低)/0~Umax(高)：±(0.02%R.D.+0.03%F.S.)自动双量程
电流输出
电源效应	≤0.05%+(1mA±10%)
负载效应	≤0.05%+(1mA±10%)
纹波噪声	≤0.5mArms
输出精度	±(0.3%R.D.+0.2%F.S.)(25±5℃)
显示&回读
电压分辨率	10mV
电流分辨率	0.1mA
电压精度	0~100V(低)/0~Umax(高)：±(0.02%R.D.+0.03%F.S.)自动双量程
电流精度	±(0.1%R.D.+0.2%F.S).(25±5℃)
输入与保护
输入电压	AC220V(±10%),50/60Hz
输入功率	≤50W空载,≤80W满载
保护	过流保护，过压保护，短路保护，过温保护
其他
操作方式	4.3寸触摸屏
通讯接口	LAN、RS232，SCPI协议
工作环境	环境温度：0~40℃，相对湿度：≤80%RH
存储温度	~20~70℃
机箱尺寸	220mm(W)×88mm/2U(H)×400mm(D)			220mm(W)×88mm/2U(H)×400mm(D)
重量	5.0KG			10.0KG
