| 型号 | 电压 | 电流 | 功率 |
| 66004 | 0~21V | -11A~+10A | 150W/CH |
| 电压范围：0~21V | 电流回读最高分辨率为100nA，J准测量暗电流 |
| 电流范围：-11A~+10A | 通道相互隔离，输出/测试互不干扰 |
| 电压精度：±(0.05%+0.05%F.S.+20ppm/°C) | 附带数字电压测量表(DVM）功能 |

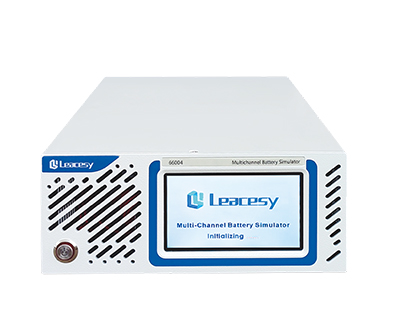

21V/11A/150W双通道程控电池模拟器可满足智能手机、平板电脑、电动工具等产品的电池快充、电池组模拟等研发与测试。模拟器具有超快瞬态响应能力，采用独特的可变输出电阻技术，其输入输出特性完全可模拟电池的真实响应，也能够通过测量直流电流来监测待测器件(DUT)功耗，提供数字电压测量表(DVM）功能，省去了单独电压测量仪器所需的费用和空间。
66004双通道程控电池模拟器主要功能：
| 电池模拟 | 充放电测试 | 静态/暗电流检测 |
| 150W快充测试 | DVM测量 | GPIB/RS232通讯 |
66004双通道程控电池模拟器功能特点：
1．大功率宽范围测量，支持快充测试
大功率宽范围测量，满足多种电池特性模拟，支持快充测试，超快动态响应，响应时间≤500uS。
2．高清彩色触屏操作
高性能彩色显示屏触屏操作，主屏幕显示双通道，节约设备空间。
3．多种工作模式与完善保护
恒电压 (CV) 、恒电流 (CC) 、Battery 操作模式，具有过电压 (OVP) 、过电流 (OCP) 、过温度 (OTP) 保护功能。
4．电池特性模拟功能

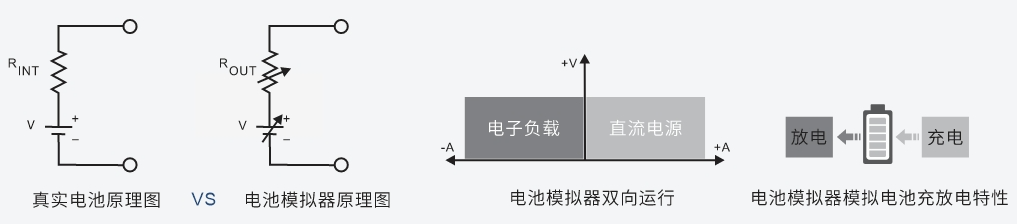

真实电池模拟，自动切换充放电状态，内阻模拟，适用于对各类便携式电池进行充、放电试验，还可以模拟电池的充放电特性协助进行其他各项测试，—台仪器可实现多种用途，精简测试设备，优化测试流程。
5．精准测试小电流、暗电流
其电流回读最高分辨率为100nA, 基本电流准确度为0.1%，能够提供监控当今和未来电池供电产品休眠模式小电流所需的精度。
6．数字电压表DVM功能
模拟器提供数字电压测量表(DVM）功能，省去了单独电压测量仪器所需的费用和空间。
7．丰富的仪器设备通讯接口
设备标配GPIB、RS232通讯端口，支持定制LAN通讯接口。
66004双通道程控电池模拟器规格参数：
型号 | 66004 |
电压 | 0~21V |
电流 | -11A~+10A |
功率 | 150W/CH |
恒电压模式 | |
电压设定量程 | 0~21V |
电压设定分辨率 | 1mV |
电压设定精度（23±5°） | ±(0.05%+0.05%F.S.) |
电压回读量程 | 0~24V |
电压回读分辨率 | 0.1mV |
电压回读精度（23±5°） | ±(0.05%+0.05%F.S.) |
电压温度系数（0~40°） | 20ppm |
DVM测量 | |
范围 | -10V~+32V |
分辨率 | 0.1mV |
精度 | ±(0.05+0.05%F.S.+20ppm/°C) |
恒电流模式 | |
电流设定量程 | 0~10A |
电流设定分辨率 | 1mA |
电流设定精度（23±5°） | ±(0.05%+0.05%F.S.) |
电流A档回读范围 | -11A~+10A |
电流A档回读分辨率 | 0.1mA |
电流A档回读精度（23±5°） | ±(0.05%+0.05%F.S.) |
电流mA档回读范围 | -22mA~+22mA |
电流mA档回读分辨率 | 0.1uA |
电流mA档回读精度（23±5°） | ±(0.05%+0.05%F.S.) |
电流温度系数（0~40°） | 50ppm |

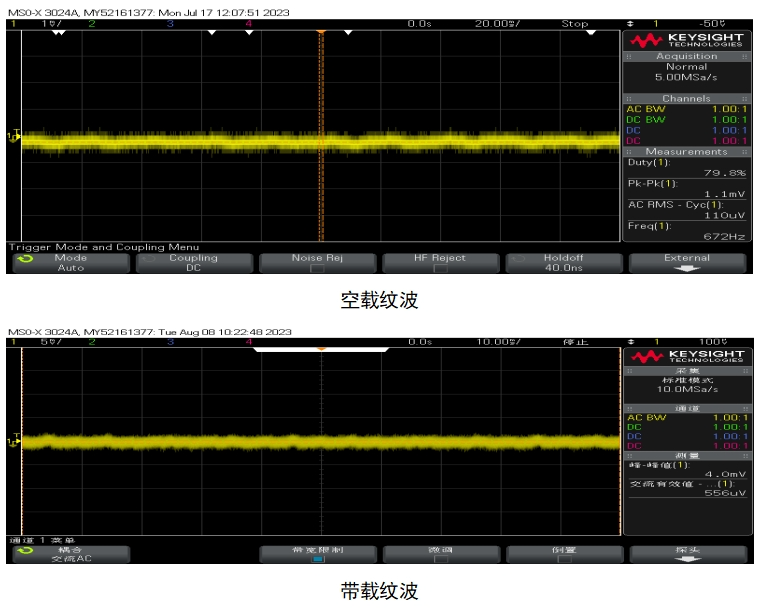

电压纹波噪声 | ≤40mVp-p，2mVrms |
动态特性 | |
电压上升时间 | ≤1.4mS(2.1V以下) / ≤0.66mS/V(2.1V以上) |
电压下降时间 | ≤1.4ms |
瞬间恢复时间 | ≤100us |
整机参数 | |
交流输入 | 90~264VAC，47~63Hz |
耐压（输出对大地） | 600VDC |
耐压（通道与通道） | 1200VDC |
对地漏电流 | ＜3mA@230VAC |
通讯响应时间 | ≤10ms |
温度规格 | 工作温度：0℃~40℃，存储温度：-20℃~60℃ |
工作环境 | 海拔＜2000m，相对湿度：5%~90%RH（无结露），适用气压：80~110kPa |
尺寸/重量 | 218.5mm(W)*2U/89mm(H)*390.5mm(D)，约7KG |
通讯接口 | 标配RS232支持LAN/GPIB选配 |
*以上参数如有更新，恕不另行通知。
