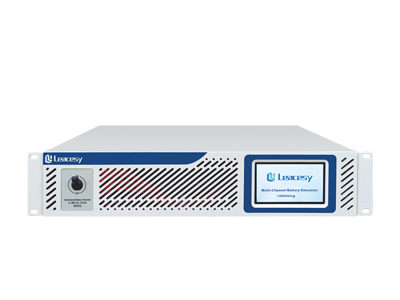

66050八通道程控电池模拟器
  • 66050八通道程控电池模拟器

66050八通道程控电池模拟器

8通道/触屏/LAN 快充测试
66050八通道程控电池模拟器/双向直流电源适用于多种电动工具、快充电源、小功率电源等电池模拟与性能测试。标准19英寸2U高度设计,方便测试系统集成或桌面电源使用,通道间相互隔离,方便多通道串联使用,具有超快瞬态响应能力,采用独特的可变输出电阻技术,其输入输出特性完全可模拟电池的真实响应,也能够通过测量直流电流来监测待测器件(DUT)功耗,提供数字电压测量表(DVM)功能,省去了单独电压测量仪器所需的费用和空间。
型号66051660526605366054
电压0~21V0~80V0~6V0~21V
电流-11A~+6A0~1A/±1A0~11A/±11A-5A~+5A
功率66W/CH66W/CH66W/CH66W/CH


电压范围:0~6V/0~21V/0~80V通道相互隔离,输出/测试互不干扰
电流范围:-11A~+11A/-11A~+6A/-5A~+5A/-1A~+1A支持通道串联,模拟多串电芯
电压精度:±(0.05%+0.05%F.S.)主机触屏操作,节约设备空间,桌面使用方便
电流回读最高分辨率为100nA,精准测量暗电流触屏主机标配LAN通讯接口,无需额外购买通讯卡


    66050系列八通道程控电池模拟器/双向直流电源适用于多种电动工具、快充电源、小功率电源等电池模拟与性能测试。标准19英寸2U高度设计,方便测试系统集成或桌面电源使用,通道间相互隔离,方便多通道串联使用,具有超快瞬态响应能力,采用独特的可变输出电阻技术,其输入输出特性完全可模拟电池的真实响应,也能够通过测量直流电流来监测待测器件(DUT)功耗,提供数字电压测量表(DVM)功能,省去了单独电压测量仪器所需的费用和空间。

66050系列八通道程控电池模拟器主要功能:

单体电芯模拟主/被动均衡模拟静态/暗电流检测
充/放电测试载/源一体双向设计DVM测量


66050系列八通道程控电池模拟器功能特点:

1.高功率宽范围测量,满足多种应用

8通道设计,高功率密度,满足多种电池特性模拟与快充测试,超快动态响应,响应时间≤500uS。



2.通道相互隔离,串联模拟电池组工作状态

各通道电芯模拟相互隔离,可串联模拟电池组工作状态,多台模拟器支持级联,模拟更大功率电池组。

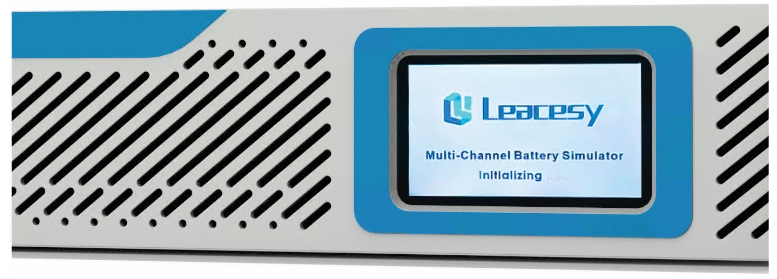

3.高清彩色触屏操作

高性能彩色显示屏触屏操作,主屏幕显示8通道,节约设备空间。

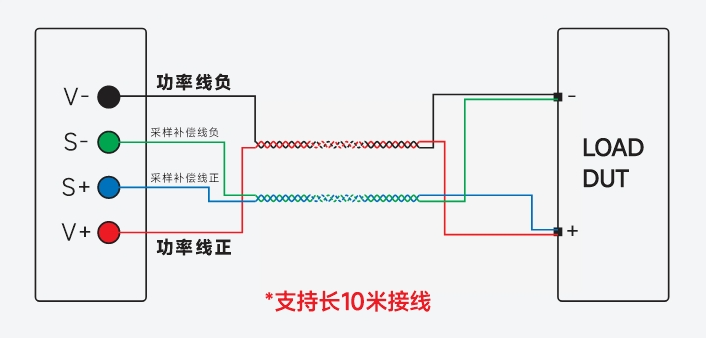

4.四线制接法,消除远端测量引线电阻

采用四线制接法,即两线用于输出电压,另外两端直接测量被测设备电压。通过SENSE端测量线能消除电池模拟器到DUT之间因引线电阻而引起的电压降。

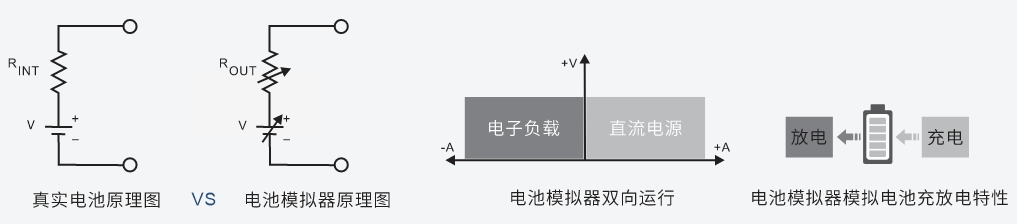

5.电池特性模拟功能

真实电池模拟,自动切换充放电状态,内阻模拟,适用于对各类便携式电池进行充、放电试验,还可以模拟电池的充放电特性协助进行其他各项测试,—台仪器可实现多种用途,精简测试设备,优化测试流程。


6.丰富的仪器设备通讯接口

模拟器主机标配LAN、RS232通讯端口,选配GPIB、CAN通讯端口。


66050系列八通道程控电池模拟器规格参数:

型号

66051

66052

66053

66054

电压

0~21V

0~80V

0~6V

0~21V

电流

-11A~+6A

0~1A/±1A

0~11A/±11A

-5A~+5A

功率

66W/CH

恒电压模式

电压设定量程

0~21V

0~80V

0~6V

0~21V

电压设定分辨率

1mV

1mV

0.1mV

1mV

电压设定精度(23±5°)

±(0.05%+0.05%F.S.)

电压回读量程

0~24V

0~85V

0~7.5V

0~24V

电压回读分辨率

0.1mV

0.1mV

0.1mV

0.1mV

电压回读精度(23±5°)

±(0.05%+0.05%F.S.)

电压温度系数(0~40°)

20ppm

DVM测量

范围

-10V~+32V

分辨率

0.1mV

精度

±(0.05+0.05%F.S.+20ppm/°C)

恒电流模式


电流设定量程

0~6A

0~1A

0~11A

0~5A

电流设定分辨率

1mA

1mA

1mA

1mA

电流设定精度(23±5°)

±(0.05%+0.05%F.S.)

电流A档回读范围

-12A~+6.6A

-1.5A~+1.5A

-12A~+12A

-5.5A~+5.5A

电流A档回读分辨率

0.1mA

0.1mA

0.1mA

0.1mA

电流A档回读精度(23±5°)

±(0.05%+0.05%F.S.)

电流mA档回读范围

-22mA~+22mA

-5.5mA~+5.5mA

-5.5mA~+5.5mA

-5.5mA~+5.5mA

电流mA档回读分辨率

0.1uA

0.1uA

0.1uA

0.1uA

电流mA档回读精度(23±5°)

±(0.05%+0.05%F.S.)

电流温度系数(0~40°)

50ppm

50ppm

50ppm

50ppm

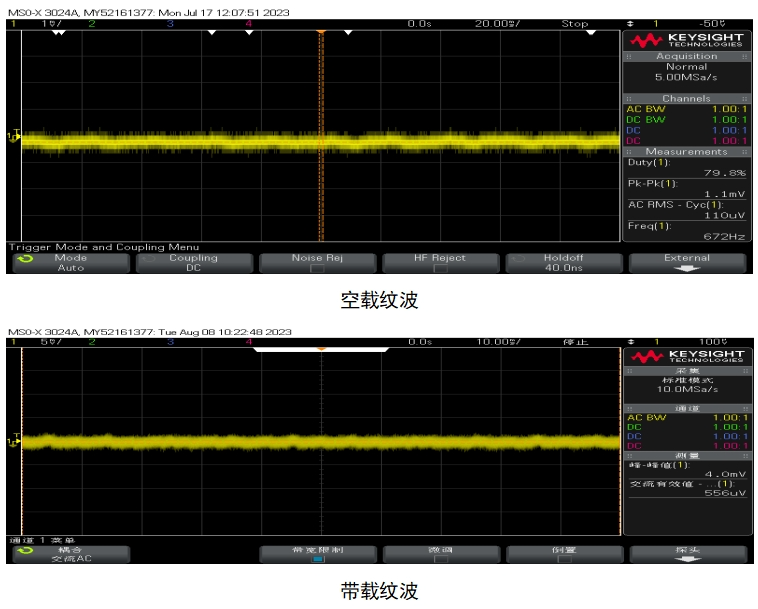

电压纹波噪声

≤40mVp-p,2mVrms

动态特性

电压上升时间

≤1.4ms~14ms

电压下降时间

≤1ms

瞬间恢复时间

≤20us

整机参数

交流输入

90~264VAC,47~63Hz

耐压(输出对大地)

600VDC

耐压(通道与通道)

1200VDC

对地漏电流

<3mA@230VAC

通讯响应时间

≤10ms

温度规格

工作温度:0℃~40℃,存储温度:-20℃~60℃

工作环境

海拔<2000m,相对湿度:5%~90%RH(无结露),适用气压:80~110kPa

尺寸/重量

441mm(W)*2U/89mm(H)*436.5mm(D),约13KG

通讯接口

标配LAN、RS232

*以上参数如有更新,恕不另行通知。
